❐ 晶片組的定義
晶片組(Chip set)是中央處理器(CPU)最重要的助手，負責協調CPU與主機板上所有週邊介面的通訊工作，早期是由工作頻率較高的「北橋晶片(North bridge)」與工作頻率較低的「南橋晶片(South bridge)」組成，如＜圖一＞所示，但是隨時間的演進，北橋晶片的功能慢慢被整合到CPU裡，因此只剩下南橋晶片還獨立在主機板上，以下我們根據Intel公司中央處理器(CPU)的世代來介紹晶片組的演進。

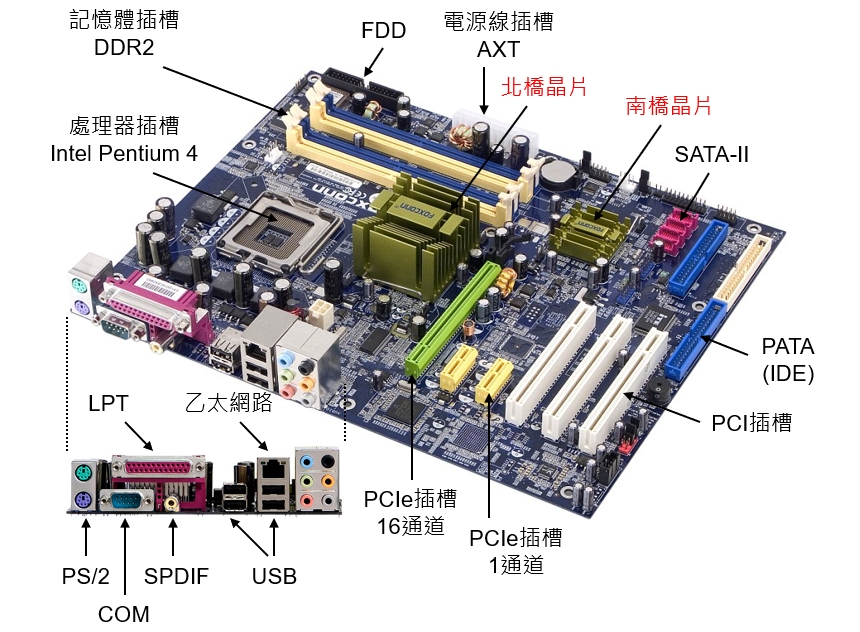

圖一　個人電腦主機板上的北橋晶片與南橋晶片外觀。
資料來源：www.ixbt.com。

❐ Pentium系列處理器
➤記憶體控制集線器(MCH)：北橋晶片(North bridge)又稱為「記憶體控制集線器(MCH：Memory Controller Hub)」，如＜圖二＞所示，在主機板上比較靠近CPU，工作頻率較高，資料傳輸率較快，負責聯絡中央處理器(CPU)與主記憶體(DDR)之間的資料傳送，並且支援高速的「加速繪圖埠(AGP：Accelerated Graphic Port)」，可以連接2D與3D繪圖加速器(顯示卡)、支援高速的PCI express介面，同時必須與南橋晶片(South bridge)進行溝通。
➤圖形記憶體控制集線器(GMCH)：為了讓電腦螢幕可以顯示2D與3D影像因此必須外加圖形處理器(GPU)來加速運算，含有GPU的介面卡稱為「顯示卡(Graphic card)」，一般經由加速繪圖埠(AGP)或PCI express介面與北橋晶片連接，後來Intel公司將GPU整合到北橋晶片內，這種北橋晶片稱為「圖形記憶體控制集線器(GMCH：Graphic Memory Controller Hub)」。
➤輸出入控制集線器(ICH)：南橋晶片(South bridge又稱為「輸出入控制集線器(ICH：I/O Controller Hub)」，如＜圖二＞所示，在主機板上比較遠離CPU，工作頻率較低，資料傳輸率較慢，負責溝通週邊介面：SATA、PATA、FDD、PCI、PCI express、USB、SPDIF、COM、PS/2、LPT、乙太網路等，其中SATA可以用來連接硬碟機、光碟機；FDD用來連接軟碟機；PCI可以連接網路卡、音效卡；USB可以連接鍵盤、滑鼠；LPT用來連接印表機等。

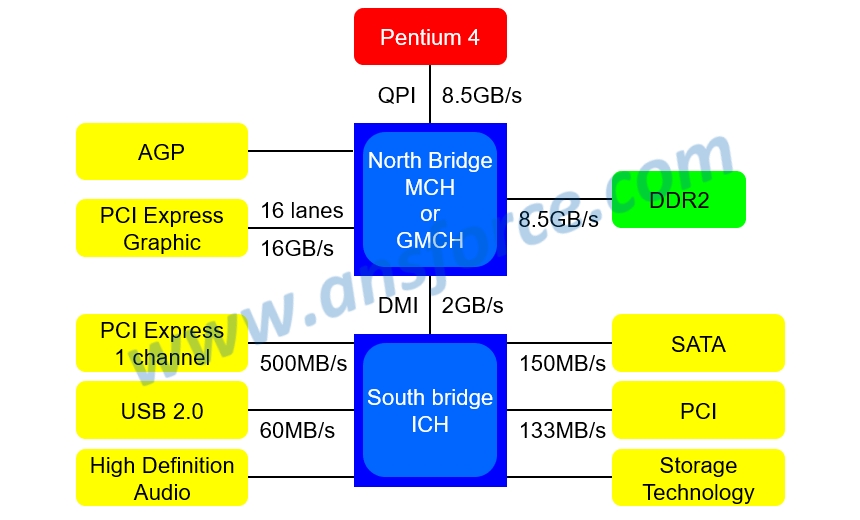

圖二　Pentium系列處理器的晶片組架構。

❐ Core i7系列處理器
➤輸出入集線器(IOH)：為了加速處理器的運算工作，Intel也試著將DDR3記憶體控制器整合到中央處理器(CPU)內，使DDR3可以直接連接到CPU而不需要透過北橋晶片，如＜圖三(a)＞所示，所以原來的北橋晶片「記憶體控制集線器(MCH)」改名為「輸出入集線器(IOH：Input/Output Hub)」。
➤平台控制集線器(PCH)：筆記型電腦體積較小，因此Intel同時將DDR3記憶體控制器與PCI express介面整合到CPU內，使DDR3與顯示卡可以連接到CPU而不需要透過北橋晶片，如＜圖三(b)＞所示，甚至將圖形處理器(GPU)整合到CPU內，這個時候已經沒有北橋晶片了，所以原來的南橋晶片改名為「平台控制集線器(PCH：Platform Controller Hub)」，這樣不僅省電，更能縮小產品體積。

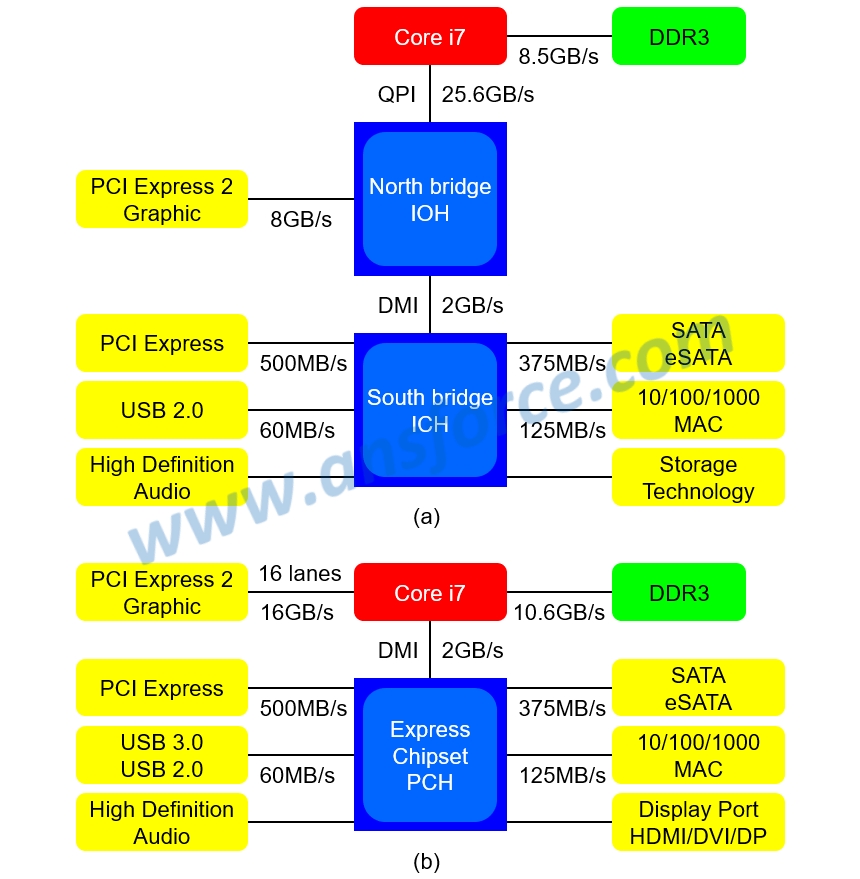

圖三　Core i7系列處理器的晶片組架構。

❐ 晶片組與主機板廠商
由於晶片組是先在主機板上安裝好以後，才出廠販賣給使用者的，主機板廠商(例如：華碩、技嘉)必須先向晶片組廠商(例如：威盛、矽統)購買晶片組才能生產主機板，因此晶片組廠商(例如：威盛、矽統)是「供應商(Vendor)」，而主機板廠商(例如：華碩、技嘉)是「客戶(Customer)」。著名的晶片組廠商包括：英特爾(Intel)、超微半導體(AMD)、輝達(Nvidia)、威盛電子(VIA)、矽統科技(SiS)等公司；主機板廠商包括：華碩電腦、技嘉科技、微星科技、精英電腦等公司。

【請注意】上述內容經過適當簡化以適合大眾閱讀，與產業現狀可能會有差異，若您是這個領域的專家想要提供意見，請自行聯絡作者；若有產業與技術問題請參與社群討論。
