2019自駕車用高精地圖國際研討會深入報導
2019自駕車用高精地圖國際研討會在台北舉行，討論主題包括：臺灣高精地圖發展、自駕車用動態地圖、車圖合一介接與整合、高精地圖與自駕車應用，邀請包括成功大學、臺灣大學等學術單位，車輛測試中心、工研院資通所、資策會智慧運輸系統中心等研究單位，以及TomTom、Dynamic Map Platform (DMP)、興創知能、台灣智慧駕駛、艾德斯、緯創資通、車聯網產業協會等民間企業組織共襄盛舉，本文將深入介紹所有與會專家分享的內容，並且針對台灣自駕車用高精地圖的發展做評析。
❐ 臺灣高精地圖發展
成功大學江凱偉教授分享關於如何利用感測器融合(Sensor fusion)收集陀螺儀(IMU)、車輪感測(Wheel sensing)、全球衛星定位系統(GPS)、光達(Lidar)，再結合高精地圖(HD map)，如圖一所示，台灣高精地圖結合驗證後的點雲(Point cloud)與向量地圖(Vector map)轉為OpenDrive+extension檔案格式即可以提供精準的自動駕駛進行。

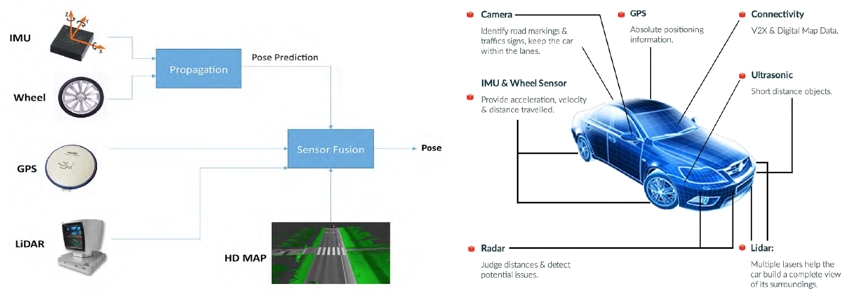

圖一 如何利用感測器融合(Sensor fusion)收集資訊進行自動駕駛。
資料來源：成功大學江凱偉教授簡報。
比較亞洲地區主要國家的高精地圖，日本與韓國的絕對精確度要求水平方向為25公分(cm)，3D立體方向為35公分，而台灣的絕對精確度要求水平方向為20公分(cm)，3D立體方向為30公分，顯然台灣的要求高於亞洲其他先進國家。要產生高精地圖，必須由地圖產生者參考高精地圖圖資內容標準(草案)與高精地圖驗證指引(草案)，製作點雲(Point cloud)與向量地圖(Vector map)，再經由檢核程序確認品質與模擬驗證後才能公開。
未來台灣動態高精地圖的運作，可以經由驗證過的自駕車或團隊收集資訊，經由動態高精地圖平台整理包括動態資料、統計資料、高精地圖等，圖資公司進行內容更新包括資料收集、資料處理、資料公開等，最後將所有資料上傳雲端平台與邊緣雲端伺服器，動態提供自駕車下載使用，如圖二所示。

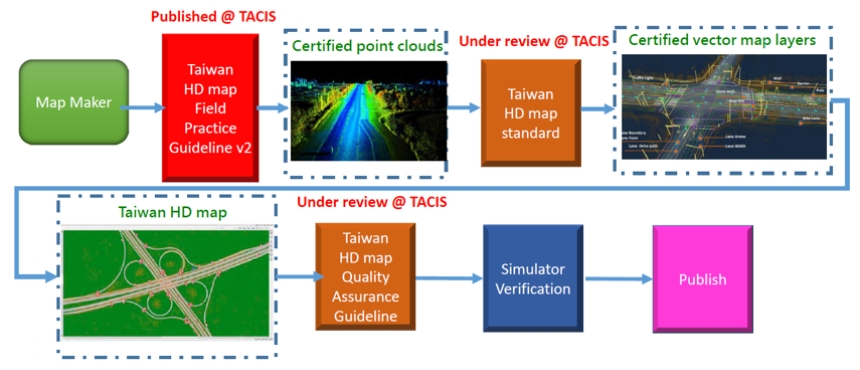

圖二 台灣動態高精地圖的運作流桯。
資料來源：成功大學江凱偉教授簡報。
自駕車在平面道路行駛比飛機在天空飛行還要複雜得多，主要由於平面道路經常變動使得環境較為複雜，道路使用者可能會干擾自動駕駛系統，除此之外，汽車製造商很多，設備供應商也不同，每家廠商的技術水準不同，而且不同國家道路法規可能沒有統一等，因此要將航空安全標準用在自駕車上有許多挑戰，只使用全球衛星導航系統(GPS)是不夠的，必須使用大量感測器來輔助。飛機只有在起飛與降落時會有較高的風險，可預測性比較高，但汽車在地面上時時刻刻都有風險，可預測性比較低。
成功大學洪榮宏教授分享關於高精地圖所需資訊的收集與處理，自駕車需要的資訊分為靜態(Static)小於一個月、擬靜態(Quasi-static)小於一小時、擬動態(Quasi-dynamic)小於一分鐘、動態(Dynamic)小於一秒鐘改變內容等四個階層，如圖三所示，這些資訊包括由汽車傳送出來的訊號，例如周圍車輛動態、行人動態、交通號誌時間等，目前交通狀況資訊，例如交通事故、道路擁塞情況、天氣狀況等，計畫行駛道路，例如：交通號誌預測、天氣預測等，才能結合基本高精地圖資訊。而主要的挑戰來自於自駕車產業的需求多樣化，不同廠商之間的資料格式不同，不同廠商收集類似資料會浪費資源，因此必須思考如何使廠商彼此之間分享資料？

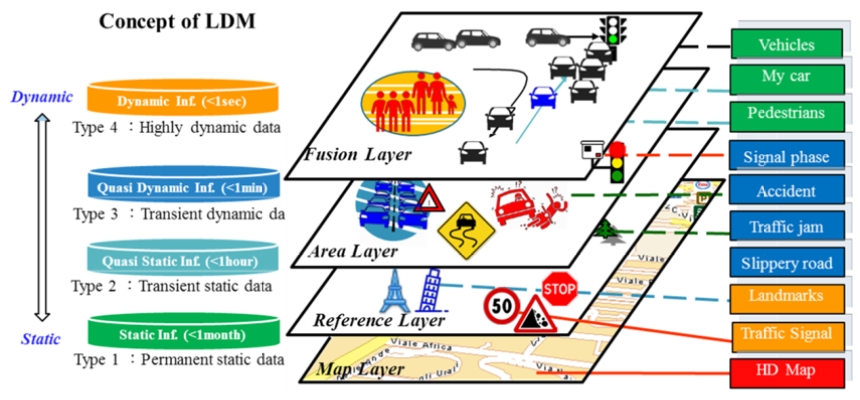

圖三 自駕車需要的資訊等級示意圖。
資料來源：成功大學洪榮宏教授簡報。
建立高精地圖標準的主要策略則是必須有良好的定義、開放的資料格式、遵守國際標準、支援台灣的交通系統、未來的環境造成的可擴展性等來建立「台灣資訊與通訊標準(TAICS：Taiwan Association of Information and Communication Standards)」，道路的點雲(Point clouds)與形態檔案(Shape files)使用OpenDrive + extension格式，建立整個自駕車產業，如圖四所示。以OpenDrive XML標準為例，使用「統一塑模語言(UML：Unified Modeling Language)」架構，道路心須分割為道路單元，所有的特徵必須依照道路單元設計，擴展特徵使用者資料單元來記錄，包括交通號誌與標誌，車道上的交通標線、斑馬線，資料的運用包括車道選擇(Land section)與路口交接(Junction)等。

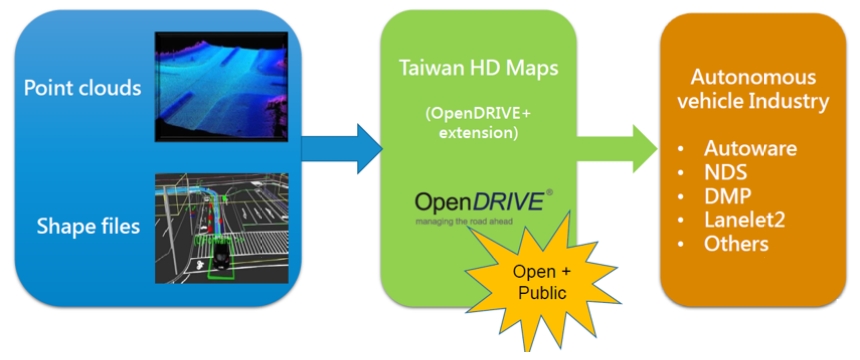

圖四 台灣建立高精地圖標準的主要策略。
資料來源：成功大學洪榮宏教授簡報。
❐ 自駕車用動態地圖
Civil Maps公司的施良經理介紹為什麼自駕車需要高精地圖，主要由於資訊在地化是自駕車成功的第一步，在大量的背景資訊中必須分離出主要車道的訊息，再進一步得到主要車道更精密的資訊，例如車道被其他車輛佔用，或是變更車道的可行性等，提供Altas 2.0 Civil Maps Mapping Kit開發板讓使用者更容易收集與處理高精地圖資訊，並且以開發San Francisco的高精地圖為例，實際的應用案例除了自駕車導航，還有即時邊緣地點顯示，地圖方向導引等。
DMP公司的田島總監介紹他們公司如何收購GM汽車旗下的Ushr公司取得了美國與加拿大的高速公路地圖，目前擁有全球35萬公里的高速公路與86萬公里非高速公路的高精地圖，並且成功導入日產汽車(Nissan ProPILOT 2.0)，其中還包括診斷路面人孔蓋的劣化情形，相關道路設施的管理，並且支援道路鏟雪需要的資訊等。

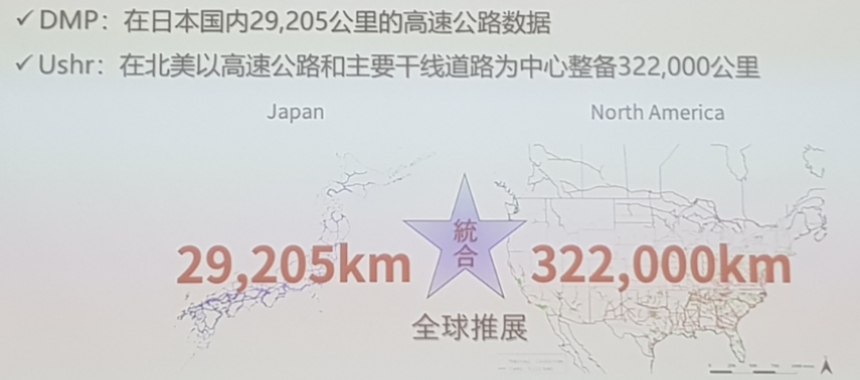

圖五 DMP公司收購Ushr公司取得了美國與加拿大的高速公路地圖。
資料來源：DMP公司的田島總監。
❐ 「車圖合一」介接與整合
成功大學莊智清教授指出，愈是高等級的自駕車系統，與基礎建設的關係愈重要，而高精地圖正是不可或缺的基礎建設，我們可以說「高度的自動駕駛是由高精地圖來啟動的(Highly automated driving is enabled by HD maps)」，高精地圖和自駕車緊密相關，應該以相互建設性的方式來發展形成一個迴路，先有自駕車行駛取得道路資訊，再將資訊進行分析，結合其他方式取得的地形地貌建立高精地圖，如圖六所示，而自動駕駛有賴於汽車與雲端的通訊連結，動態高精地圖也必須具有即時更新的功能，此外，會議中還介紹了成功大學自行開發的智慧駕駛功能與後端系統。

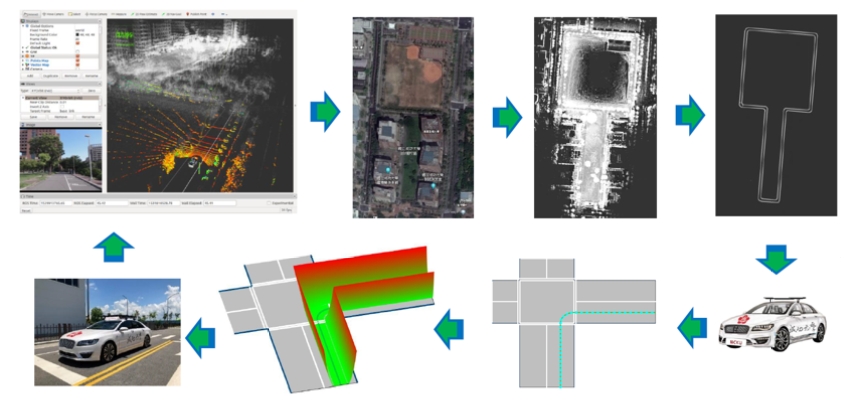

圖六 高精地圖和自駕車緊密相關。
資料來源：成功大學莊智清教授簡報。
財團法人車輛研究測試中心莊嶸騰副理在說明中提到，高精地圖主要包括點雲地圖(Point cloud map)和向量地圖(Vector map)，點雲地圖主要是由感測器偵測到的數據，向量地圖則是道路模型與道路兩旁的物件，高精地圖資訊連結到自駕車上的感知模組(Perception module)、決策模組(Decision module)、定位模組(Localization module)，提供自駕車必要的地圖資訊：
➤感知模組(Perception module)：經由影像感測器與高精地圖的協助偵測動態「興趣區域(ROI：Range of Interest)」，同時分辨交通號誌，與交通號誌沒有通訊的情況下必須能夠分辨目前的燈號，如圖七所示。
➤決策模組(Decision module)：高精地圖的資訊包括道路與車道資訊，決策模組經由「戴克斯特拉演算法(Dijkstra algorithm)」決定要行駛的道路，這是從一個頂點到其餘各頂點的最短路徑演算法，解決的是有向圖中最短路徑問題，再經由車道資訊計算出可以行駛的車道。
➤定位模組(Localization module)：基於點雲資訊可以決定自駕車的位置，在三度空間中點雲被分割為立體像素(Voxel)，系統可以利用自駕車的位置資訊與最接近的環境資訊，並且參考車道標線與路邊特徵等資訊決定位置是否正確。

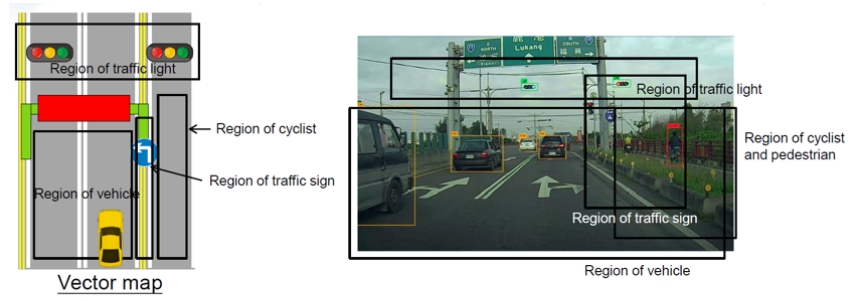

圖七 興趣區域(ROI)取得示意圖。
資料來源：財團法人車輛研究測試中心莊嶸騰副理簡報。
❐ 高精地圖與自駕車應用
艾德斯科技溫峻瑜董事長分享先進駕駛輔助系統(ADAS：Advanced Driver Assistance Systems)相關知訊，其中等級零(Level 0)到等級二(Level 2)屬於先進駕駛輔助系統(ADAS)而等級三(Level 3)到等級五(Level 5)屬於自動駕駛(AD)，Intel與Mobileye開始測試他們的自動駕駛系統「道路經驗管理(REM：Road Experience Management)」，主要步驟包括：訊號收集、訊號加密、訊號聚合、訊號傳送、車輛控制，如圖八所示，相關的資訊包括「統計層(Static layer)」與「動態資料(Dynamic data)」，目前在日本已經擁有25000公里的道路測試經驗。

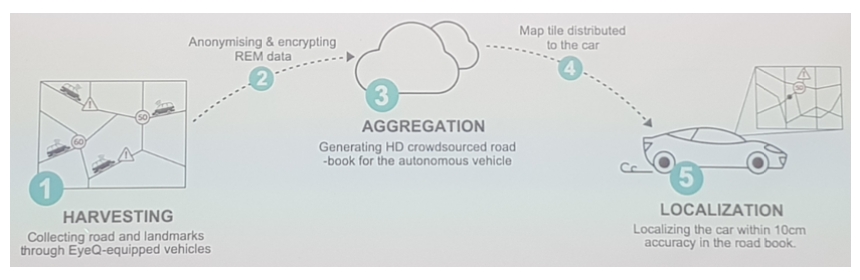

圖八 道路經驗管理(REM)主要步驟示意圖。
資料來源：艾德斯科技溫峻瑜董事長簡報。
緯創資通張國欽資深經理分享自動駕駛的中央控制操作(OCC：Operation Central Control)，會議中提到針對中央政府、縣市政府等都有許多痛點與需求，車輛管理與即時遠端監控，必須定義感測器資料型態與屬性，操作流程包括：感測器資料載入、感測器與地圖資料轉換、高精地圖升級、高精地圖調度等，所有資料由中央控制操作管理室控制，可以進行人工智慧(AI)與機器學習(ML)，以及擴增實境(AR)研究與測試、車輛事故管理、智慧交通管理、車隊操作管理、高精地圖動態服務等，最終的目標是建立一個友善與安全的操作基礎建設，如圖九所示。

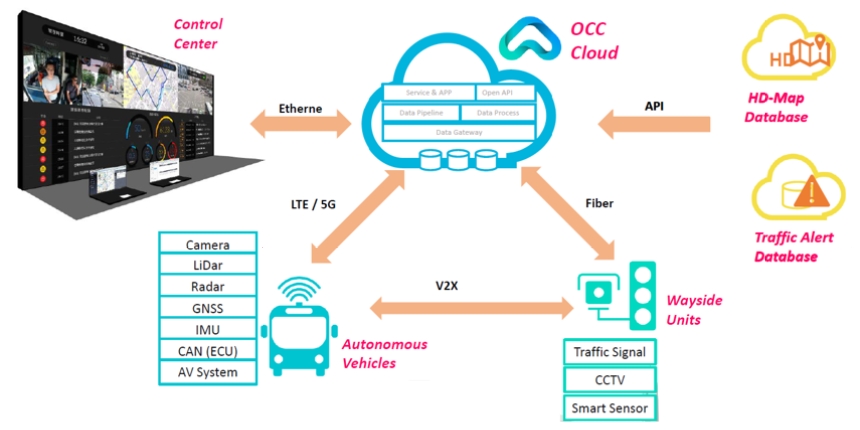

圖九 友善與安全的操作基礎建設項目。
資料來源：緯創資通張國欽資深經理簡報。
❐ 高精地圖研究發展中心引導台灣自駕產業發展
自動駕駛技術是近年來重要的發展方向，結合5G與物聯網、車聯網、人工智慧等技術的成熟，再加上政府單位、民間廠商全力投入，相信不久就會看到成果，而自駕車成功的基本要件就在高精地圖，因此內政部地政司委託國立成功大學成立「高精地圖研究發展中心」與「高精地圖產學研資訊交流平台」，整合國內外技術和資訊，推動高精地圖建置流程和評估標準，促進產官學界合作，發展基於高精地圖之自駕車應用，中心提供的服務如圖十所示。

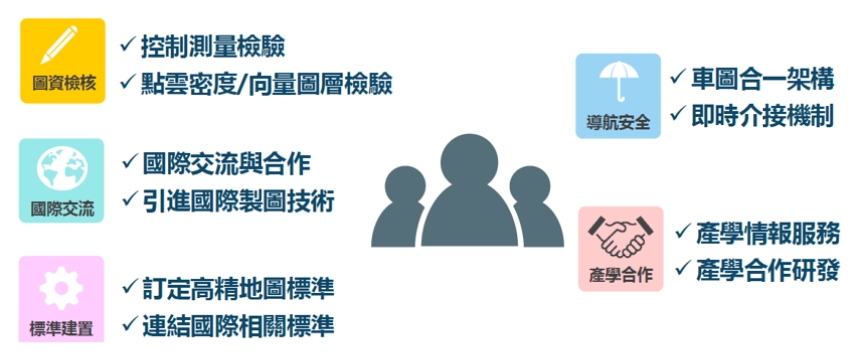

圖十 高精地圖研究發展中心提供的服務。
資料來源：高精地圖研究發展中心簡報。
高精地圖研究發展中心協助國內外發展內容包括：內政部推動高精地圖相關計畫、建立產官學研交流平台、協助國際交流與合作、引進國際製圖技術；協助高精地圖事務內容包括：高精地圖標準規範與諮詢、高精地圖圖資檢核與諮詢、高精地圖適用性與數據內容評估、高精地圖需求研究與實證；自動駕駛技術內容包括：高精地圖於自駕車資通訊系統整合開發、自駕車導航安全性能評估、動態訊息與數據交換格式研發等。
