❒ 電阻的種類
電阻的構造如＜圖一＞所示，印刷電路板上常用的電阻元件有下列兩種：
➤ 色環電阻(Color resistor)：將電阻較大的碳薄膜(Carbon file)或金屬薄膜(Metal film)塗佈在陶瓷核心(Ceramic core)外面，同時在兩端製作金屬電極，如＜圖一(a)＞所示，外觀上以不同的顏色來代表不同的電阻值。知識力www.ansforce.com。
➤ 晶片電阻(Chip resistor)：將電阻較大的陶瓷厚膜黏貼在氧化鋁基板上，同時在兩端製作金屬電極，如＜圖一(b)＞所示，由於效率高成本低，大量使用在電子產品上，國內生產晶片電阻的廠商包括：國巨、旺詮、大毅、華亞等。

❒ 電阻的應用
在積體電路(IC)內，電阻是用來產生「阻抗」的元件，阻抗會阻止電子在金屬導線中跑得太快，一般是將積體電路中微小的銅導線連接一段電阻較大的金屬或陶瓷(金屬氧化物)薄膜來產生阻抗，電阻會產生熱能，通常會盡量避免使用。知識力www.ansforce.com。

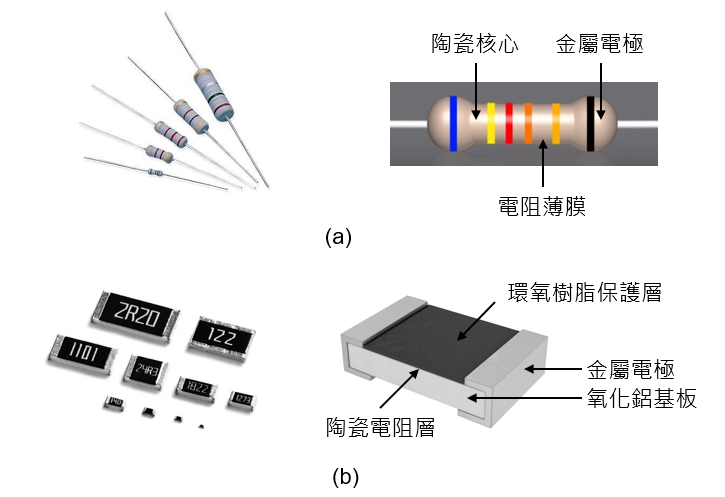

圖一　電阻器的構造與外觀。(a)色環電阻；(b)晶片電阻。

【名詞解釋】表面黏貼元件(SMD：Surface Mounted Device)
由於電子產品小型化的趨勢，使得廠商以表面黏貼技術(SMT：Surface Mounted Technology)製作晶片電阻(Chip resistor)或晶片電容(Chip capacitor)，這種表面黏貼技術(SMT)製作的元件又稱為「表面黏貼元件(SMD：Surface Mounted Device)」。

【請注意】上述內容經過適當簡化以適合大眾閱讀，與產業現狀可能會有差異，若您是這個領域的專家想要提供意見，請自行聯絡作者；若有產業與技術問題請參與社群討論。

【延伸閱讀】其他詳細內容請參考「積體電路與微機電產業，全華圖書公司」。＜我要買書＞
