❒ 電感的定義

電感的單位為「亨利(H：Henry)」，是利用「電流」來儲存能量(磁能)的元件，也就是用來「暫時儲存電流」的元件，可以抵抗電流(交流電)的變化，在印刷電路板上使用電感元件主要的功能是抑制瞬間電流、抑制雜訊、濾波、儲存能量等，其中高頻信號電感器應用在高頻電路(無線通訊元件)；一般信號電感器應用在一般電子產品(印刷電路板)；電源電感器(功率電感器)應用在直流電源與交流電源供應器。

❒ 電感的種類
電感的構造如＜圖一＞所示，通常將金屬線圈環繞鐵芯而成，印刷電路板上常用的電感元件有下列兩種：
➤線圈電感：直接由金屬線圈環繞鐵芯而成，鐵芯可以是長條形，如＜圖一(a)＞所示，也可以是環形，如＜圖一(b)＞所示。知識力www.ansforce.com。
➤晶片電感：其中繞線型電感(Wire wound)是將微小金屬線圈環繞鐵芯而成，如＜圖一(c)＞所示；而積層型電感(Multi layer)是將微小的金屬線圈環繞在玻璃陶瓷之間形成體積很小的電感，如＜圖一(d)＞所示，其內部構造如＜圖一(e)＞所示，有點類似積層陶瓷電容(MLCC)的做法。

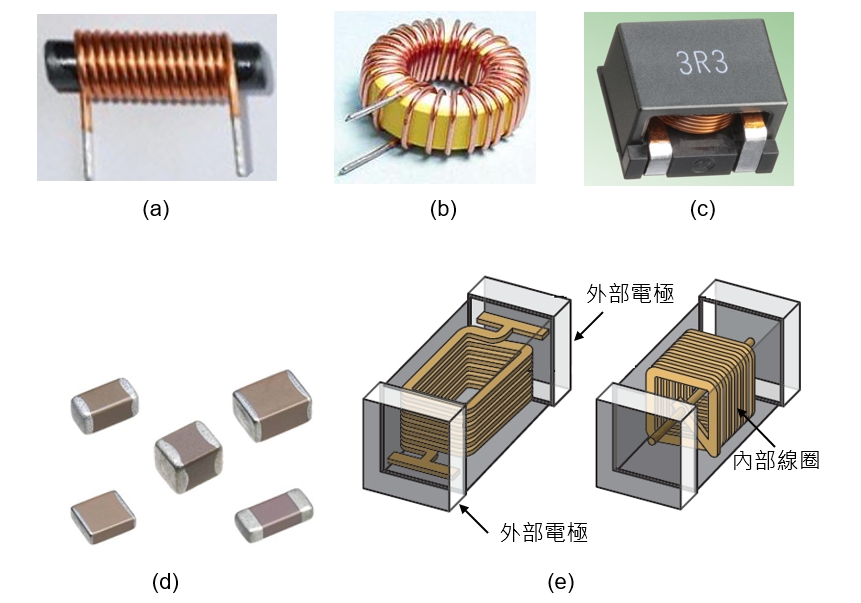

圖一　電感的構造與原理。
資料來源：www.tdk.co.jp。

❒ 電感的應用

在積體電路(IC)內，電感是非常重要的被動元件，特別是應用在無線通訊積體電路，例如：射頻積體電路(RF IC)、功率放大器(Power amplifier)、低雜訊放大器(LNA)等。值得注意的是，射頻積體電路中電感通常環繞成蚊香的形狀，為了要達到足夠的電感大小，因此面積很大(大約1mm)，而射頻積體電路其他的主動元件(BJT、HBT、MESFET或HEMT)相對而言顯得很渺小(大約2.5μm)，兩者相差百倍。因此在射頻積體電路與功率放大器中只要有電感存在，晶片的面積就會很大，主動元件製作得再小也沒有明顯縮小的效果，再加上縮小元件並不會對元件特性有太大的改善，所以砷化鎵圓晶代工產業(全新光電、巨鎵科技、穩懋半導體)很少聽到有公司在強調製程線寬是不是縮小，而數位積體電路因為很少使用電感，因此矽晶圓代工產業(台積電、聯電)會不停縮小製程線寬。知識力www.ansforce.com。

【名詞解釋】表面黏貼元件(SMD：Surface Mounted Device)
➤由於電子產品小型化的趨勢，使得廠商以表面黏貼技術(SMT：Surface Mounted Technology)製作晶片電阻(Chip resistor)或晶片電容(Chip capacitor)，這種表面黏貼技術(SMT)製作的元件又稱為「表面黏貼元件(SMD：Surface Mounted Device)」。

【請注意】上述內容經過適當簡化以適合大眾閱讀，與產業現狀可能會有差異，若您是這個領域的專家想要提供意見，請自行聯絡作者；若有產業與技術問題請參與社群討論。

【延伸閱讀】其他詳細內容請參考「積體電路與微機電產業，全華圖書公司」。＜我要買書＞
