❒ 數位光源投影顯示器的原理
「數位光源投影顯示器(DLP：Digital Light Processing)」是目前市場上最常見的一種投影顯示器，體積最小，解析度最高，技術成熟，成本最低，其內部的詳細構造如＜圖一(a)＞所示，主要的構造只有「數位光源電路板(DLP board)」與少數光學元件，所以體積很小，數位光源電路板如＜圖一(b)＞所示，上面有許多積體電路(IC)，但是最重要的還是由美商德州儀器所製作的「數位微鏡元件(DMD：Digital Micromirror Device)」晶片，一片六吋晶圓可以製作11個解析度高達HDTV(2048行 x 1152列)的數位微鏡(DMD)晶片，所以能夠有效降低成本。

圖一　數位光源投影顯示器的原理。
資料來源：www.dlp.com。

❒ 數位微鏡元件(DMD：Digital Micromirror Device)
「數位微鏡元件(DMD：Digital Micromirror Device)」主要是利用微機電系統(MEMS：Micro Electro Mechanical Systems)的製程技術，在矽晶片表面製作上百萬個微小的反射鏡，每個反射鏡的尺寸只有數十微米(μm)，如＜圖二(a)＞所示，數位微鏡的下方是可以利用電壓控制而左右翻轉的轉軸，如＜圖二(b)＞所示，每個數位微鏡都可以單獨控制往左(-10度)或往右(+10度)翻轉，因此可以將光線反射到不同的位置。每一個反射鏡對應到顯示器的一個畫素(Pixel)，換句話說，顯示器的解析度有多少畫素，就有多少個數位微鏡。知識力www.ansforce.com。
數位光源投影顯示器可以製作成「外投式」或「內投式」投影顯示器，而且體積最小、解析度最高，目前已經成為市場上的主流產品。

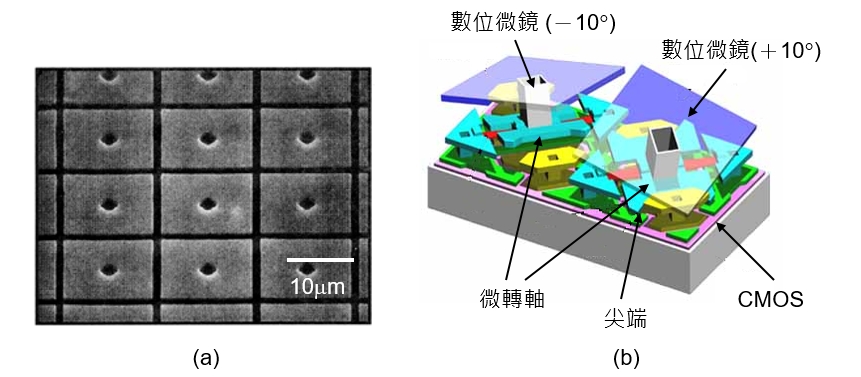

圖二　數位微鏡(DMD)的構造。
資料來源：www.dlp.com。

❒ 數位光源投影顯示器的原理
白光光源經過圓形的彩色濾光片高速旋轉，分別產生紅色、綠色、藍色三種不同顏色的光，由於彩色濾光片高速旋轉，所以紅色、綠色、藍色三種不同顏色的影像重疊在一起形成真實的顏色，數位光源投影顯示器內部的詳細構造如＜圖一(a)＞所示，工作原理如下：
➤第一個瞬間(第0.03秒)
1.由白光燈泡發出白光，經由高速旋轉的圓形彩色濾光片(假設現在轉到紅色的部分)，變成紅光。
2.紅光照射到數位微鏡(DMD)，凡是必須顯示出紅色的畫素，則數位微鏡向右(+10度)翻轉，讓紅光經由「投影鏡頭」投射出來，並且打在螢幕上。
➤下一個瞬間(第0.06秒)
1.由白光燈泡發出白光，經由高速旋轉的圓形彩色濾光片(假設現在轉到綠色的部分)，變成綠光。
2.綠光照射到數位微鏡(DMD)，凡是必須顯示出綠色的畫素，則數位微鏡向右(+10度)翻轉，讓綠光經由「投影鏡頭」投射出來，並且打在螢幕上。
➤再下一個瞬間(第0.09秒)
1.由白光燈泡發出白光，經由高速旋轉的圓形彩色濾光片(假設現在轉到藍色的部分)，變成藍光。
2.綠光照射到數位微鏡(DMD)，凡是必須顯示出藍色的畫素，則數位微鏡向右(+10度)翻轉，讓藍色的光經由「投影鏡頭」投射出來，並且打在螢幕上。
由於0.03秒、0.06秒、0.09秒對眼睛來說是很短的時間，所以眼睛分辨不出到底是紅色、綠色還是藍色的影像，而會看到三種顏色混合以後的影像，而且因為每一個畫素的數位微鏡都可以單獨控制，所以螢幕上每一個畫素的顏色也可以單獨顯示，依照上面的步驟不停地反覆，則可以顯示出各種不同顏色的影像畫面投影在螢幕上。知識力www.ansforce.com。

❒ 數位光源投影顯示器的彩色顯示
大家可以試著猜猜看，要如何控制數位光源投影顯示器的紅階、綠階與藍階呢？
觀察＜圖一(a)＞的圓形彩色濾光片，當它由紅色轉到綠色或綠色轉到藍色，其實需要一段時間，這段時間假設為0.03秒，則要顯示紅階、綠階與藍階的方法如下：
➤紅階：由白光燈泡發出白光，經由高速旋轉的圓形彩色濾光片(假設現在彩色濾光片轉到紅色的部分)，變成紅光。在0.03秒的時間內，數位微鏡保持向右(+10度)翻轉的次數愈多，則由投影鏡頭投射出來的紅色亮度愈高，以此類推，數位微鏡保持向右(+10度)翻轉的次數愈少，則紅色亮度愈低。
➤綠階：由白光燈泡發出白光，經由高速旋轉的圓形彩色濾光片(假設現在彩色濾光片轉到綠色的部分)，變成綠光，在0.03秒的時間內，數位微鏡保持向右(+10度)翻轉的次數愈多，則由投影鏡頭投射出來的綠色亮度愈高。知識力www.ansforce.com。
➤藍階：由白光燈泡發出白光，經由高速旋轉的圓形彩色濾光片(假設現在彩色濾光片轉到藍色的部分)，變成藍光，在0.03秒的時間內，數位微鏡保持向右(+10度)翻轉的次數愈多，則由投影鏡頭投射出來的藍色亮度愈高。知識力www.ansforce.com。

【延伸閱讀】其他詳細內容請參考「光電科技與新儲存產業，全華圖書公司」。＜我要買書＞
